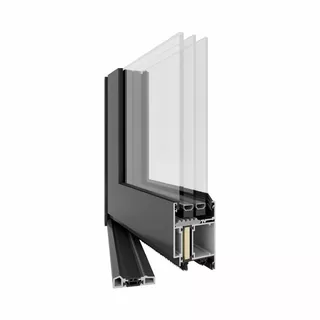

Systém TM 62HI
TM 62HI je systém sloužící k výrobě oken, u nichž je vyžadována tepelná izolace.
Ke zlepšení tepelně izolačních vlastností dochází také díky použití speciálních vložek pod sklo v prostoru mezi skleněnou tabulí a profilem. Systém splňuje přísné požadavky kladené na veřejné budovy s intenzivním provozem a budovy k bydlení.
Díky konstrukci profilu se 3 komorami a použití izolačního materiálu (polyuretan) mezi izolačními vložkami lze dosáhnout nízké hodnoty součinitele prostupu tepla.
Přednosti systému
-
úspora energie, která se promítá do nižších nákladů na vytápění budovy,
-
možnost provedení konstrukce oken, vitrín a dveří se zvýšenou odolností proti vloupání,
-
systém umožňuje ohýbání profilů, což poskytuje větší flexibilitu při navrhování a montáži.
Technické parametry
| OKNA | DVEŘE | |
| Tepelná izolace EN 10077-2 | Uw od 0,8 W/m2K | Uw od 1,2 W/m2K |
| Akustická izolace EN ISO 140-3 | Rw = 35 ÷ 42 dB | Rw = 35 ÷ 44 dB |
| Propustnost vzduchu EN 12207 | Třída 4 | Třída 2 |
| Vodotěsnost EN 12208 | E1050 | 3A |
| Odolnost proti zatížení větrem EN 12210 | - | Třída C5/B5 |
| Odolnost proti vloupání EN 1627 | RC2, RC3 | RC2, RC3 |
Charakteristika systému
| OKNA | DVEŘE | |
| Konstrukční hloubka rámu | 62 mm | 62 mm |
| Konstrukční hloubka křídla | 71,4 mm | 62 mm |
| Tloušťka výplně | 6 ÷ 54 mm | 6 ÷ 54 mm |
| Maximální rozměry křídla d x v | 1300 x 2600 mm | 1300 x 2600 mm/ 2400 x 2600 mm |
| Maximální hmotnost křídla | 180 kg | 180 kg |
| Typ konstrukce | pevné, otvíravé, sklopné, otvíravěsklopné okno | jednokřídlé, dvoukřídlé dveře, s nadsvětlíky a bočními světlíky |
